Терморегулятор механический IN-THERM RTC 70 SL (белый) для теплого пола

Назначение IN-THERM RTC 70 SL

Механический терморегулятор IN-THERM RTC 70 SL предназначен для автоматической регулировки температуры (поддержание заданной пользователем температуры) в помещениях оборудованных системами отопления "электрический теплый пол" с использованием выносного датчика температуры.

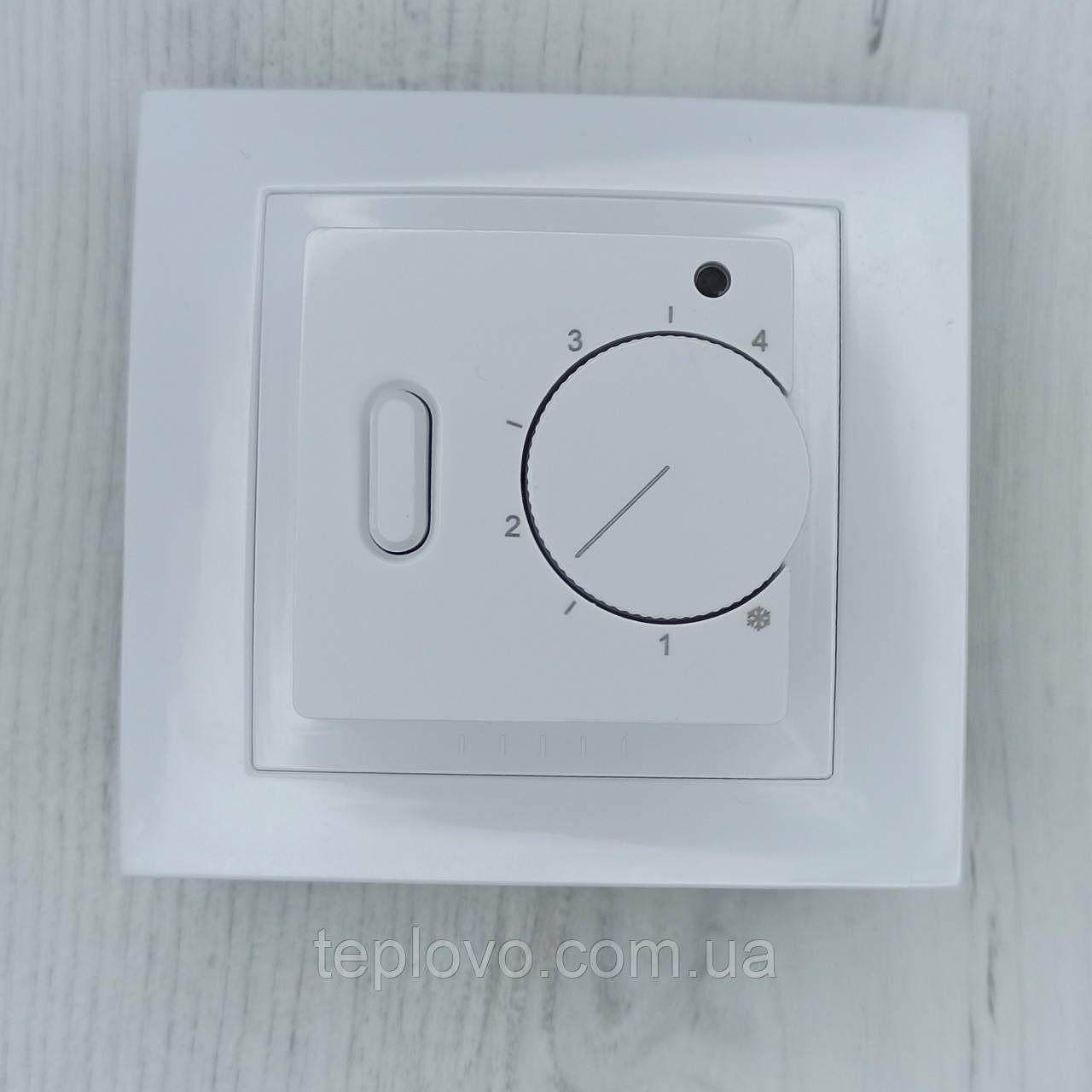

Представляет собой простой электромеханический регулятор температуры с выносным датчиком температуры. На лицевой части терморегулятора имеется кнопка с пружиной вкл./выкл., колесико для выставления требуемой температуры и светодиод, который светиться при работе теплого пола. Терморегулятор предназначен для монтажа в стандартный подрозетник диаметром 65 мм. Рекомендован для установки с любыми системами электрического обогрева «теплый пол»:

• нагревательные кабеля;
• нагревательные маты;
• инфракрасные пленки;
• алюминиевые маты.

Терморегулятор управляет системами «теплый пол» мощность не более 3000 Вт для ~220 В или 3300 Вт для ~230 В (16А).

Установка датчика температуры

Монтаж датчика температуры производится одновременно с установкой нагревательной секции. Установите датчик в гофротрубку и заглушите торец трубки для предотвращения попадания раствора или клея. Установите гофротрубку с датчиком по центру между двумя витками нагревательного кабеля. Сделайте штробу 20х20 мм от места установки до монтажной коробки и подведите гофротрубку с датчиком к монтажной коробке.

Установка терморегулятора

Определите место установки терморегулятора, высота установки 0,3 - 1,2 метра от пола. Избегайте попадание прямых солнечных лучей на терморегулятор. Подготовьте отверстие диаметром 68 мм и глубиной 60 мм в стене, затем установите монтажную коробку в стену и закрепите её. Подведите питающие провода, монтажные концы нагревательной секции, датчика температуры пола к монтажной коробке в гофротрубке. Переведите клавишу выключателя в положение выкл. Кратковременно подайте напряжение на питающие провода, индикатором фазы определите фазный провод, пометьте его. Отключите питание 220 В. Присоедините провода к клемам терморегулятора согласно схеме на тыльной стороне терморегулятора.

Закрепите терморегулятор в монтажной коробке. Подайте напряжение на терморегулятор.

В комплект поставки IN-THERM RTC 70 SL входит:

• терморегулятор - 1 шт.;
• декоративная рамка - 1 шт.;
• датчик температуры пола - 1 шт.;
• крепежные винты - 2 шт.;
• инструкция пользователя, паспорт - 1 шт.;
• заводская упаковка - 1 шт..
